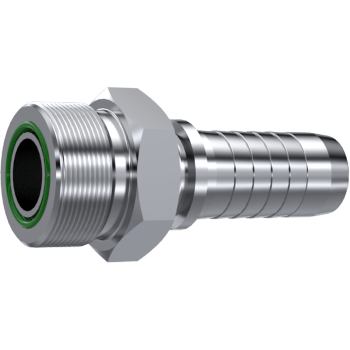

Ce raccord M-ORFS est fabriqué en acier carbone 52-24, offrant une excellente solidité et une grande durabilité pour les applications industrielles et hydrauliques. Sa finition avec traitement de surface sans Chrome VI (Chromium VI Free plating) assure une protection efficace contre la corrosion tout en respectant les exigences environnementales, notamment la conformité RoHS.
Grâce à sa conception ORFS (O-Ring Face Seal), il garantit une étanchéité optimale sans fuite, même sous haute pression. Ce type de raccord est particulièrement adapté aux systèmes hydrauliques exigeants, où la fiabilité des connexions est essentielle.
Il permet une connexion sécurisée et efficace pour la circulation de fluides techniques, tout en réduisant les risques de fuite et les pertes de pression. Sa conception robuste lui confère une excellente résistance aux contraintes mécaniques, aux vibrations et aux environnements sévères.
Fiable, performant et conçu pour durer, ce raccord répond parfaitement aux exigences des installations hydrauliques modernes et des applications industrielles intensives.
CARACTÉRISTIQUES TECHNIQUES
- Matériau : acier carbone 52-24
- Finition : traitement sans Chrome VI (Chromium VI Free plating)
- Conformité : RoHS
- Type : M-ORFS (O-Ring Face Seal)
- Étanchéité : haute performance sans fuite
- Résistance : corrosion, haute pression, contraintes mécaniques, vibrations
- Applications :
- Systèmes hydrauliques
- Circulation de fluides techniques
- Équipements industriels
- Maintenance et assemblage industriel
| Code | Description article | Tuyau (Pouce) | Raccord |
| 20.4.01.0404 | M-ORFS 9/16 – 18 – TY 1/4 DN6 | 1/4″ | 9/16-18 |
| 20.4.01.0604 | M-ORFS 11/16 – 16 TY – 1/4 DN6 | 1/4″ | 11/16-16 |
| 20.4.01.0605 | M-ORFS 11/16 – 16 TY – 5/16 DN8 | 5/16″ | 11/16-16 |
| 20.4.01.0606 | M-ORFS 11/16 – 16 TY – 3/8 DN10 | 3/8″ | 11/16-16 |
| 20.4.01.0806 | M-ORFS 13/16 – 16 TY – 3/8 DN10 | 3/8″ | 13/16-16 |
| 20.4.01.0808 | M-ORFS 13/16 – 16 TY – 1/2 DN12 | 1/2″ | 13/16-16 |
| 20.4.01.1006 | M-ORFS 1-14 TY 3/8 | 3/8″ | 1-14 |
| 20.4.01.1010 | M-ORFS 1 – 14 TY – 5/8 DN16 | 5/8″ | 1-14 |
| 20.4.01.1210 | M-ORFS 1.3/16 – 14 TY – 5/8 DN16 | 5/8″ | 1.3/16-14 |
| 20.4.01.1212 | M-ORFS 1.3/16 – 14 TY – 3/4 DN20 | 3/4″ | 1.3/16-14 |
| 20.4.01.1612 | M-ORFS 1.7/16 – 12 TY – 3/4 DN20 | 3/4″ | 1.7/16-12 |
| 20.4.01.1616 | M-ORFS 1.7/16 – 12 TY – 1 DN25 | 1″ | 1.7/16-12 |
| 20.4.01.2020 | M-ORFS 1.11/16 – 12 TY – 1.1/4 DN32 | 1.1/4″ | 1.11/16-12 |
