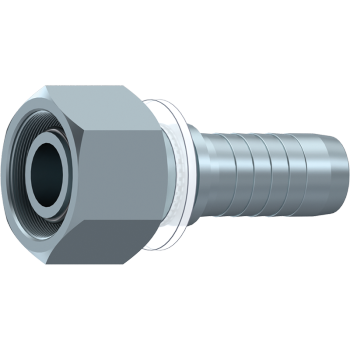

Le raccord femelle métrique série française à portée conique 24° orientable (DKF) est fabriqué en acier carbone de haute qualité, offrant une excellente résistance mécanique et une grande durabilité dans les environnements industriels exigeants. Conçu pour assurer une connexion fiable et sécurisée, il convient parfaitement aux installations hydrauliques nécessitant des performances constantes et une résistance élevée aux contraintes de pression et aux vibrations.
Sa conception avec filetage métrique et siège conique 24° permet un assemblage précis ainsi qu’une étanchéité optimale. L’écrou tournant facilite le montage et l’orientation du raccord, simplifiant les opérations d’installation et de maintenance.
Le traitement de surface sans Chrome VI (Chromium VI Free plating) assure une protection efficace contre la corrosion tout en respectant les exigences environnementales actuelles. Conforme à la directive RoHS, ce revêtement garantit l’absence de substances réglementées tout en conservant d’excellentes propriétés de protection.
Ce raccord constitue une solution fiable et durable pour les systèmes hydrauliques, les équipements industriels, les machines de production et les opérations de maintenance nécessitant des composants de qualité.
CARACTÉRISTIQUES TECHNIQUES
- Matériau : acier carbone
- Finition : traitement sans Chrome VI (Chromium VI Free plating)
- Conformité : RoHS
- Type : raccord femelle métrique série française orientable (DKF)
- Portée : cône 24°
- Filetages disponibles : M30 x 1,5 / M36 x 1,5 / M45 x 1,5
- Dimensions nominales : 3/4″ et 1″
- Résistance : corrosion, contraintes mécaniques, vibrations et pression
Applications :
- Systèmes hydrauliques
- Équipements industriels
- Circulation de fluides techniques
- Maintenance et assemblage industriel
- Machines et installations de production

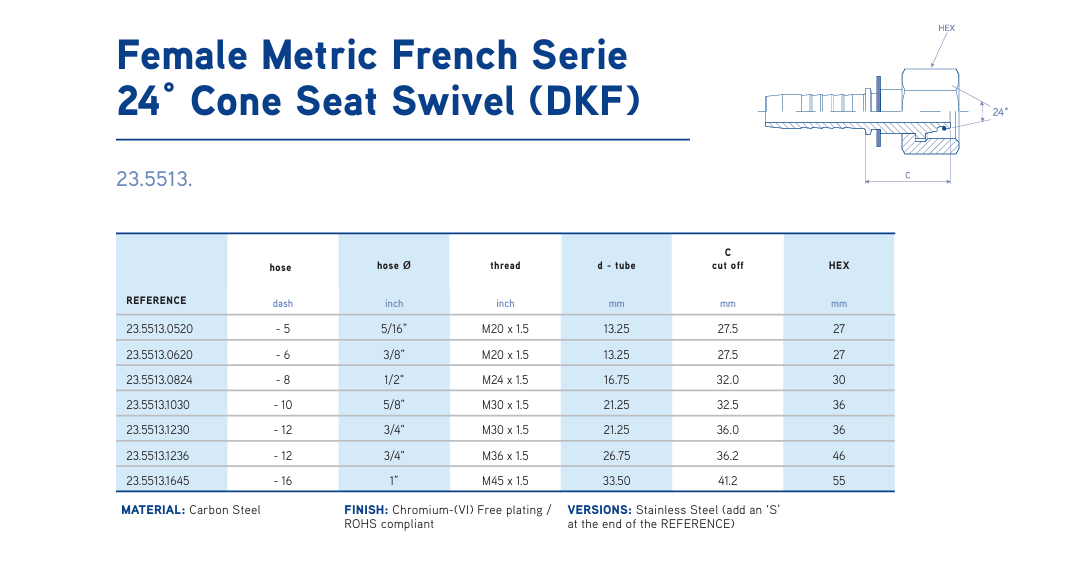

| Code | Description article |
| 20.5.02N.1305 | F-METRIC M20X1.5 – 13.25mm – 5/16 DN8 |
| 20.5.02N.1306 | F-METRIC M20X1.5 – 13.25mm – 3/8 DN10 |
| 20.5.02N.1308 | F-METRIC -N- 13X20X1,5 TY 1/2 |
| 20.5.02N.1708 | F-METRIC M24X1.5 – 16.75mm – 1/2 DN12 |
| 20.5.02N.2108 | F-METRIC -N- 21X30X1,5 TY 1/2 |
| 20.5.02N.2110 | F-METRIC M30X1.50 – 21.25mm – 5/8 DN16 |
| 20.5.02N.2112 | F-METRIC M30X1.50 – 21.25mm – 3/4 DN20 |
| 20.5.02N.2712 | F-METRIC M36X1.50 – 26.75mm – 3/4 DN20 |
| 20.5.02N.3316 | F-METRIC M45°X1.50 – 33.50mm – 1 DN25 |
| 20.5.02N.3320 | F-METRIC -N- 33X45X2 TY 1″1/4 |
