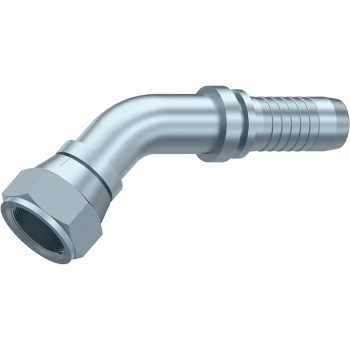

Raccord femelle JIC 45°
Ce raccord femelle JIC 45° est fabriqué en acier carbone de haute qualité, offrant une excellente résistance mécanique et une durabilité optimale dans les environnements industriels exigeants. Sa finition avec traitement de surface sans Chrome VI (Chromium VI Free plating) assure une protection efficace contre la corrosion tout en respectant les normes environnementales, notamment la conformité RoHS.
Grâce à sa conception coudée à 45°, il permet une orientation optimale des connexions, facilitant l’installation dans les espaces restreints et réduisant les contraintes sur les flexibles et les circuits hydrauliques. Il garantit une connexion fiable, étanche et sécurisée, même sous haute pression.
Adapté au transport et à la circulation de fluides techniques, ce raccord offre une excellente résistance aux vibrations, aux contraintes mécaniques et aux conditions d’utilisation intensives.
Robuste, fiable et polyvalent, ce raccord femelle JIC 45° est conçu pour assurer des performances constantes dans les applications hydrauliques les plus exigeantes.
CARACTÉRISTIQUES TECHNIQUES
- Matériau : acier carbone
- Finition : traitement sans Chrome VI (Chromium VI Free plating)
- Conformité : RoHS
- Angle : 45°
- Résistance : corrosion, pression élevée, vibrations, contraintes mécaniques
- Applications
- Systèmes hydrauliques haute pression
- Circulation de fluides techniques
- Équipements industriels
- Installations nécessitant des connexions orientées
| Code | Description article | Tuyau (Pouce) | Raccord (Pouce) |
| 20.3.03.0404 | 45°F-JIC – 7/16 – 20 TY – 1/4 DN6 | 1/4″ | 7/16″ |
| 20.3.03.0504 | 45°F-JIC – 1/2 – 20 TY – 1/4 DN6 | 1/4″ | 1/2″ |
| 20.3.03.0505 | 45°F-JIC – 1/2 – 20 TY – 5/16 DN8 | 5/16″ | 1/2″ |
| 20.3.03.0604 | 45°F-JIC – 9/16 – 18 TY – 1/4 DN6 | 1/4″ | 9/16″ |
| 20.3.03.0605 | 45°F-JIC – 9/16 – 18 TY – 5/16 DN8 | 5/16″ | 9/16″ |
| 20.3.03.0606 | 45°F-JIC – 9/16 – 18 TY – 3/8 DN10 | 3/8″ | 9/16″ |
| 20.3.03.0806 | 45°F-JIC – 3/4 – 16 TY – 3/8 DN10 | 3/8″ | 3/4″ |
| 20.3.03.0808 | 45°F-JIC – 3/4 – 16 TY – 1/2 DN12 | 1/2″ | 3/4″ |
| 20.3.03.1008 | 45°F-JIC – 7/8 – 14 TY – 1/2 DN12 | 1/2″ | 7/8″ |
| 20.3.03.1010 | 45°F-JIC – 7/8 – 14 TY – 5/8 DN16 | 5/8″ | 7/8″ |
| 20.3.03.1012 | 45°-F- JIC 7/8 -14 TY 3/4 | 3/4″ | 7/8″ |
| 20.3.03.1210 | 45°F-JIC – 1.1/16 – 12 TY – 5/8 DN16 | 5/8″ | 1.1/16″ |
| 20.3.03.1212 | 45°F-JIC – 1.1/16 – 12 TY – 3/4 DN20 | 3/4″ | 1.1/16″ |
| 20.3.03.1612 | 45°F-JIC – 1.5/16 – 12 TY – 3/4 DN20 | 3/4″ | 1.5/16″ |
| 20.3.03.1616 | 45°F-JIC – 1.5/16 – 12 TY – 1 DN25 | 1″ | 1.5/16″ |
| 20.3.03.2016 | 45°F-JIC – 1.5/8 – 12 TY – 1 DN25 | 1″ | 1.5/8″ |
| 20.3.03.2020 | 45°F-JIC – 1.5/8 – 12 TY – 1.1/4 DN32 | 1.1/4″ | 1.5/8 « |
| 20.3.03.2420 | 45°-F- JIC 1″7/8 -12 TY 1″1/4 | 1.1/4″ | 1.7/8″ |
| 20.3.03.2424 | 45°F-JIC – 1.7/8 – 12 TY – 1.1/2 DN40 | 1.1/2″ | 1.7/8 « |
| 20.3.03.3232 | 45°F-JIC – 2.1/2 – 12 TY – 2 DN50 | 2″ | 2.1/2″ |
