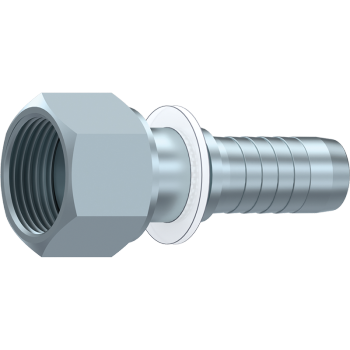

Le raccord femelle ORFS est fabriqué en acier carbone, offrant solidité et durabilité pour les applications industrielles. Sa finition avec traitement de surface sans Chrome VI (Chromium VI Free plating) assure une protection efficace contre la corrosion tout en respectant les exigences environnementales, notamment la conformité RoHS.
Grâce à sa conception ORFS (O-Ring Face Seal), il garantit une étanchéité optimale sans fuite, même sous haute pression. Il est particulièrement adapté aux systèmes hydrauliques exigeants, où la fiabilité des connexions est essentielle.
Il permet une connexion sécurisée et efficace pour la circulation de fluides techniques, tout en résistant aux contraintes mécaniques, aux vibrations et aux environnements sévères.
Robuste, fiable et polyvalent, ce raccord est conçu pour répondre aux besoins des installations hydrauliques dans des conditions d’utilisation intensives.
CARACTÉRISTIQUES TECHNIQUES
- Matériau : acier carbone
- Finition : traitement sans Chrome VI (Chromium VI Free plating)
- Conformité : RoHS
- Type : Femelle ORFS (O-Ring Face Seal)
- Étanchéité : haute performance sans fuite
- Résistance : corrosion, haute pression, contraintes mécaniques, vibrations
- Applications :
- Systèmes hydrauliques
- Circulation de fluides techniques
- Équipements industriels
- Maintenance et assemblage industriel
| Code | Description article | Tuyau (Pouce) | Raccord |
| 20.4.02.0404 | F-ORFS 9/16 – 18 – TY 1/4 DN6 | 1/4″ | 9/16-18 |
| 20.4.02.0604 | F-ORFS 11/16 – 16 – TY 1/4 DN6 | 1/4″ | 11/16-16 |
| 20.4.02.0605 | F-ORFS 11/16 – 16 – TY 5/16 DN8 | 5/16″ | 11/16-16 |
| 20.4.02.0606 | F-ORFS 11/16 – 16 – TY 3/8 DN10 | 3/8″ | 11/16-16 |
| 20.4.02.0806 | F-ORFS 13/16 – 16 – TY 3/8 DN10 | 3/8″ | 13/16-16 |
| 20.4.02.0808 | F-ORFS 13/16 – 16 – TY 1/2 DN12 | 1/2″ | 13/16-16 |
| 20.4.02.0810 | F-ORFS 13/16″-16 – TY 5/8 | 5/8″ | 13/16″-16 |
| 20.4.02.1008 | F-ORFS 1 – 14 – TY 1/2 DN12 | 1/2″ | 1/14 |
| 20.4.02.1010 | F-ORFS 1 – 14 – TY 5/8 DN16 | 5/8″ | 1/14 |
| 20.4.02.1210 | F-ORFS 1.3/16 – 14 – TY 5/8 DN16 | 5/8″ | 1.3/16-14 |
| 20.4.02.1212 | F-ORFS 1.3/16 – 14 – TY 3/4 DN20 | 3/4″ | 1.3/16-14 |
| 20.4.02.1616 | F-ORFS 1.7/16 – 12 – TY 1 DN25 | 1″ | 1.7/16-12 |
| 20.4.02.2020 | F-ORFS 1.11/16 – 12 – TY 1.1/4 DN32 | 1.1/4″ | 1.11/16-12 |
| 20.4.02.2424 | F-ORFS 2 – 12 – TY 1.1/2 DN40 | 1.1/2″ | 2-12 |
