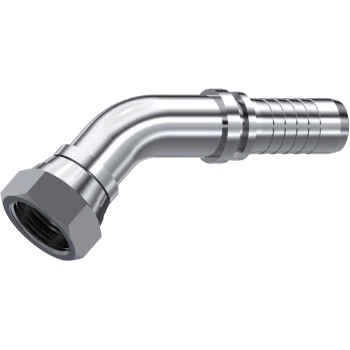

Le raccord coude 45° femelle BSP est conçu pour permettre une connexion inclinée dans les installations hydrauliques et industrielles, offrant une alternative idéale aux raccords droits ou à 90° lorsque l’orientation du circuit nécessite un angle plus doux.
Fabriqué en acier carbone haute résistance, il garantit une excellente robustesse mécanique et une longue durée de vie, même en conditions d’utilisation intensives. Son filetage BSP femelle assure une compatibilité avec les standards internationaux utilisés dans les circuits de fluides.
Sa conception à 45° permet de limiter les contraintes mécaniques sur les flexibles, d’améliorer la circulation du fluide et de faciliter l’installation dans des configurations complexes ou restreintes.
Le raccord bénéficie d’un revêtement sans chrome hexavalent (Chromium VI Free), conforme à la directive RoHS, offrant une bonne protection contre la corrosion tout en respectant les normes environnementales.
Il est particulièrement adapté aux systèmes hydrauliques, pneumatiques et industriels nécessitant des connexions fiables, durables et optimisées.
CARACTÉRISTIQUES TECHNIQUES
- Type : Raccord coude 45°
- Connexion : Filetage femelle BSP
- Matériau : Acier carbone
- Finition : Revêtement sans Chrome (VI)
- Conformité : RoHS
- Applications : Hydraulique, pneumatique, circuits de fluides industriels
- Avantages :
- Connexion inclinée à 45°
- Réduction des contraintes sur les flexibles
- Amélioration du passage du fluide
- Haute résistance mécanique
- Bonne résistance à la corrosion
| Code | Description | Tuyau (Pouce) | Raccord (Pouce) |
| 20.2.03.0404 | 45° F-BSP 1/4 TY – 1/4 DN6 | 1/4″ | 1/4″ |
| 20.2.03.0604 | 45° F-BSP 3/8 TY – 1/4 DN6 | 1/4″ | 3/8″ |
| 20.2.03.0605 | 45° F-BSP 3/8 TY – 5/16 DN8 | 5/16″ | 3/8″ |
| 20.2.03.0606 | 45° F-BSP 3/8 TY – 3/8 DN10 | 3/8″ | 3/8″ |
| 20.2.03.0806 | 45° F-BSP 1/2 TY – 3/8 DN10 | 3/8″ | 1/2″ |
| 20.2.03.0808 | 45° F-BSP 1/2 TY – 1/2 DN12 | 1/2″ | 1/2″ |
| 20.2.03.1008 | 45° F-BSP 5/8 TY – 1/2 DN12 | 1/2″ | 5/8″ |
| 20.2.03.1010 | 45° F-BSP 5/8 TY – 5/8 DN16 | 5/8″ | 5/8″ |
| 20.2.03.1208 | 45° F-BSP 3/4 TY – 1/2 DN12 | 1/2″ | 3/4″ |
| 20.2.03.1210 | 45° F-BSP 3/4 TY – 5/8 DN16 | 5/8″ | 3/4″ |
| 20.2.03.1212 | 45° F-BSP 3/4 TY – 3/4 DN20 | 3/4″ | 3/4″ |
| 20.2.03.1612 | 45° F-BSP 1 TY – 3/4 DN20 | 3/4″ | 1″ |
| 20.2.03.1616 | 45° F-BSP 1 TY – 1 DN25 | 1″ | 1″ |
| 20.2.03.2016 | 45° F-BSP 1.1/4 TY – 1 DN25 | 1″ | 1″1/4 |
| 20.2.03.2020 | 45° F-BSP 1.1/4 TY – 1.1/4 DN32 | 1″1/4 | 1″1/4 |
| 20.2.03.2424 | 45° F-BSP 1.1/2 TY – 1.1/2 DN40 | 1″1/2 | 1″1/2 |
| 20.2.03.3232 | 45° F-BSP 2 TY – 2 DN50 | 2″ | 2″ |
