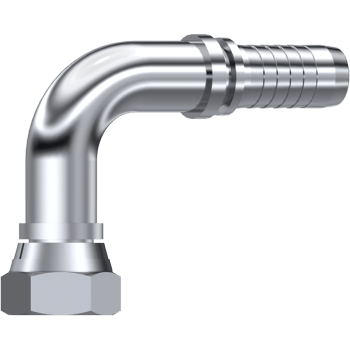

Le raccord coude 90° femelle BSP est conçu pour permettre une connexion à angle droit dans les systèmes hydrauliques et industriels, facilitant l’installation dans les espaces restreints ou les configurations complexes.
Fabriqué en acier carbone haute résistance, il offre une excellente robustesse mécanique et une longue durée de vie, même dans des conditions de fonctionnement exigeantes. Son filetage BSP femelle assure une compatibilité avec les standards internationaux utilisés dans les circuits de fluides.
Grâce à sa forme coudée à 90°, ce raccord permet de réduire les contraintes sur les flexibles et d’optimiser l’orientation des connexions, améliorant ainsi la sécurité et la durabilité de l’installation.
Il est doté d’un revêtement sans chrome hexavalent (Chromium VI Free), conforme à la directive RoHS, garantissant à la fois le respect des normes environnementales et une bonne résistance à la corrosion.
Ce raccord est idéal pour les applications hydrauliques, pneumatiques et industrielles nécessitant des connexions fiables, compactes et durables.
CARACTÉRISTIQUES TECHNIQUES
- Type : Raccord coude 90°
- Connexion : Filetage femelle BSP
- Matériau : Acier carbone
- Finition : Revêtement sans Chrome (VI)
- Conformité : RoHS
- Applications : Hydraulique, pneumatique, circuits de fluides industriels
- Avantages :
- Permet un raccordement à angle droit
- Idéal pour espaces restreints
- Réduction des contraintes sur les flexibles
- Haute résistance mécanique
- Bonne résistance à la corrosion
| Code | Description | Tuyau (Pouce) | Raccord (Pouce) |
| 20.2.04.0203 | 90° F-BSP 1/8 TY – 3/16 DN4 | 1/8″ | 3/16″ |
| 20.2.04.0404 | 90° F-BSP 1/4 TY – 1/4 DN6 | 1/4″ | 1/4″ |
| 20.2.04.0604 | 90° F-BSP 3/8 TY – 1/4 DN6 | 3/8″ | 1/4″ |
| 20.2.04.0605 | 90° F-BSP 3/8 TY – 5/16 DN8 | 3/8″ | 5/16″ |
| 20.2.04.0606 | 90° F-BSP 3/8 TY – 3/8 DN10 | 3/8″ | 3/8″ |
| 20.2.04.0806 | 90° F-BSP 1/2 TY – 3/8 DN10 | 1/2″ | 3/8″ |
| 20.2.04.0808 | 90° F-BSP 1/2 TY – 1/2 DN12 | 1/2″ | 1/2″ |
| 20.2.04.1008 | 90° F-BSP 5/8 TY – 1/2 DN12 | 5/8″ | 1/2″ |
| 20.2.04.1010 | 90° F-BSP 5/8 TY – 5/8 DN16 | 5/8″ | 5/8″ |
| 20.2.04.1208 | 90° F-BSP 3/4 TY – 1/2 DN12 | 3/4″ | 1/2″ |
| 20.2.04.1210 | 90° F-BSP 3/4 TY – 5/8 DN16 | 3/4″ | 5/8″ |
| 20.2.04.1212 | 90° F-BSP 3/4 TY – 3/4 DN20 | 3/4″ | 3/4″ |
| 20.2.04.1612 | 90° F-BSP 1 TY – 3/4 DN20 | 1″ | 3/4″ |
| 20.2.04.1616 | 90° F-BSP 1 TY – 1 DN25 | 1″ | 1″ |
| 20.2.04.2016 | 90° F-BSP 1.1/4 TY – 1 DN25 | 1.1/4″ | 1″ |
| 20.2.04.2020 | 90° F-BSP 1.1/4 TY – 1.1/4 DN32 | 1.1/4″ | 1.1/4″ |
| 20.2.04.2420 | 90° F-BSP 1.1/2 TY – 1.1/4 DN32 | 1.1/2″ | 1.1/4″ |
| 20.2.04.2424 | 90° F-BSP 1.1/2 TY – 1.1/2 DN40 | 1.1/2″ | 1.1/2″ |
| 20.2.04.3232 | 90° F-BSP 2 TY – 2 DN50 | 2″ | 2″ |
