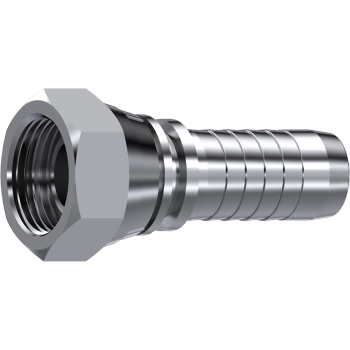

Le raccord femelle BSP parallèle avec écrou tournant (swivel) est conçu pour assurer une connexion fiable, étanche et facile à installer dans les systèmes hydrauliques et industriels. Grâce à son écrou tournant, il permet un montage rapide sans torsion du flexible, facilitant ainsi l’installation et la maintenance.
Fabriqué en acier carbone haute résistance, ce raccord offre une excellente tenue mécanique et une grande durabilité, même en conditions d’utilisation intensives. Son filetage BSP parallèle garantit une compatibilité avec les standards internationaux utilisés dans les circuits hydrauliques et pneumatiques.
Il est équipé d’un revêtement sans chrome hexavalent (Chromium VI Free), respectueux de l’environnement et conforme à la directive RoHS, assurant en même temps une bonne protection contre la corrosion.
Ce raccord est idéal pour les applications hydrauliques, les systèmes de fluides industriels et les installations nécessitant une connexion sûre, durable et facile à manipuler.
CARACTÉRISTIQUES TECHNIQUES
-
Type : Raccord femelle BSP parallèle avec écrou tournant (swivel)
-
Matériau : Acier carbone
-
Finition : Revêtement sans Chrome (VI)
-
Conformité : RoHS
-
Connexion : Filetage BSP parallèle (femelle)
-
Applications : Hydraulique, pneumatique, circuits de fluides industriels
-
Propriétés :
-
Écrou tournant pour montage facile
-
Réduction des contraintes sur le flexible
-
Haute résistance mécanique
-
Bonne résistance à la corrosion
-
Compatible standards BSP
-
| Code | Description | Tuyau (Pouce) | Raccord (Pouce) |
| 20.2.02.0203 | F-BSP 1/8 TY – 3/16 DN4 | 3/16″ | 1/8″ |
| 20.2.02.0204 | F-BSP 1/8 TY – 1/4 DN6 | 1/4″ | 1/8″ |
| 20.2.02.0403 | F-BSP 1/4 TY – 3/16 DN4 | 3/16″ | 1/4″ |
| 20.2.02.0404 | F-BSP 1/4 TY – 1/4 DN6 | 1/4″ | 1/4″ |
| 20.2.02.0604 | F-BSP 3/8 TY – 1/4 DN6 | 1/4″ | 3/8″ |
| 20.2.02.0605 | F-BSP 3/8 TY – 5/16 DN8 | 5/16″ | 3/8″ |
| 20.2.02.0606 | F-BSP 3/8 TY – 3/8 DN10 | 3/8″ | 3/8″ |
| 20.2.02.0608 | F-BSP 3/8 TY – 1/2 DN12 | 1/2″ | 3/8″ |
| 20.2.02.0805 | F-BSP 1/2 TY – 5/16 DN8 | 5/16″ | 1/2″ |
| 20.2.02.0806 | F-BSP 1/2 TY – 3/8 DN10 | 3/8″ | 1/2″ |
| 20.2.02.0808 | F-BSP 1/2 TY – 1/2 DN12 | 1/2″ | 1/2″ |
| 20.2.02.1008 | F-BSP 5/8 TY – 1/2 DN12 | 1/2″ | 5/8″ |
| 20.2.02.1010 | F-BSP 5/8 TY – 5/8 DN16 | 5/8″ | 5/8″ |
| 20.2.02.1208 | F-BSP 3/4 TY – 1/2 DN12 | 1/2″ | 3/4″ |
| 20.2.02.1210 | F-BSP 3/4 TY – 5/8 DN16 | 5/8″ | 3/4″ |
| 20.2.02.1212 | F-BSP 3/4 TY – 3/4 DN20 | 3/4″ | 3/4″ |
| 20.2.02.1612 | F-BSP 1 TY – 3/4 DN20 | 3/4″ | 1″ |
| 20.2.02.1616 | F-BSP 1 TY – 1 DN25 | 1″ | 1″ |
| 20.2.02.2016 | F-BSP 1.1/4 TY – 1 DN25 | 1″ | 1″1/4 |
| 20.2.02.2020 | F-BSP 1.1/4 TY – 1.1/4 DN32 | 1″1/4 | 1″1/4 |
| 20.2.02.2420 | F-BSP 1.1/2 TY – 1.1/4 DN32 | 1″1/4 | 1″1/2 |
| 20.2.02.2424 | F-BSP 1.1/2 TY – 1.1/2 DN40 | 1″1/2 | 1″1/2 |
| 20.2.02.3232 | F-BSP 2 TY – 2 DN50 | 2″ | 2″ |
