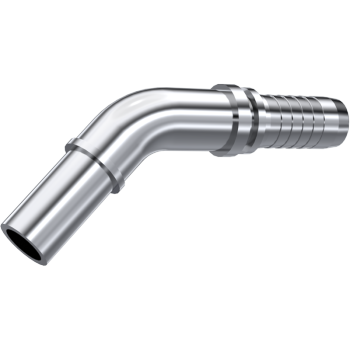

Le raccord 45° Swept Metric Standpipe (BEL 45) est fabriqué en acier carbone de haute qualité, offrant une excellente résistance mécanique et une grande durabilité pour les applications hydrauliques et industrielles. Sa conception à 45° permet de faciliter le routage des conduites et des flexibles dans les espaces restreints tout en réduisant les contraintes exercées sur le système.
Conçu pour assurer une connexion fiable, étanche et sécurisée, ce raccord est particulièrement adapté aux installations hydrauliques nécessitant un changement de direction fluide tout en maintenant des performances optimales. Sa construction robuste lui permet de résister efficacement aux pressions élevées, aux vibrations et aux contraintes mécaniques rencontrées dans les environnements de travail exigeants.
Sa finition sans Chrome VI (Chromium VI Free plating) assure une protection efficace contre la corrosion tout en respectant les exigences environnementales actuelles. Conforme à la directive RoHS, ce traitement de surface garantit l’absence de substances réglementées tout en offrant une excellente durabilité.
Fiable, robuste et polyvalent, le raccord 45° Swept Metric Standpipe (BEL 45) constitue une solution idéale pour les équipements industriels, les systèmes hydrauliques, les engins mobiles et les installations de circulation de fluides techniques.
CARACTÉRISTIQUES TECHNIQUES
- Matériau : acier carbone
- Finition : traitement sans Chrome VI (Chromium VI Free plating)
- Conformité : RoHS
- Type : 45° Swept Metric Standpipe (BEL 45)
- Angle : 45°
- Résistance : corrosion, pression, contraintes mécaniques et vibrations
Applications :
- Systèmes hydrauliques
- Équipements industriels
- Machines de production
- Engins agricoles et de travaux publics
- Maintenance et assemblage industriel
- Circulation de fluides techniques
| Code | Description article | Tuyau (Pouce) | Raccord (mm) |
| 20.6.03.0603 | 45°EMBOUT LISSE 6 MM – 3/16 DN4 | 3/16″ | 6 |
| 20.6.03.0604 | 45°EMBOUT LISSE 6 MM – 1/4 DN6 | 1/4″ | 6 |
| 20.6.03.0803 | 45°EMBOUT LISSE 8 MM – 3/16 DN4 | 3/16″ | 8 |
| 20.6.03.0804 | 45°EMBOUT LISSE 8 MM – 1/4 DN6 | 1/4″ | 8 |
| 20.6.03.1005 | 45°EMBOUT LISSE 10 MM – 5/16 DN8 | 5/16″ | 10 |
| 20.6.03.1006 | 45°EMBOUT LISSE 10 MM – 3/8 DN10 | 3/8″ | 10 |
| 20.6.03.1204 | 45°EMBOUT LISSE 12 MM – 1/4 DN6 | 1/4″ | 12 |
| 20.6.03.1205 | 45°EMBOUT LISSE 12 MM – 5/16 DN8 | 5/16″ | 12 |
| 20.6.03.1206 | 45°EMBOUT LISSE 12 MM – 3/8 DN10 | 3/8″ | 12 |
| 20.6.03.1406 | 45°EMBOUT LISSE 14 MM – 3/8 DN10 | 3/8″ | 14 |
| 20.6.03.1408 | 45°EMBOUT LISSE 14 MM – 1/2 DN12 | 1/2″ | 14 |
| 20.6.03.1506 | 45°EMBOUT LISSE 15 MM – 3/8 DN10 | 3/8″ | 15 |
| 20.6.03.1508 | 45°EMBOUT LISSE 15 MM – 1/2 DN12 | 1/2″ | 15 |
| 20.6.03.1608 | 45°EMBOUT LISSE 16 MM – 1/2 DN12 | 1/2″ | 16 |
| 20.6.03.1808 | 45°EMBOUT LISSE 18 MM – 1/2 DN12 | 1/2″ | 18 |
| 20.6.03.1810 | 45°EMBOUT LISSE 18 MM – 5/8 DN16 | 5/8″ | 18 |
| 20.6.03.2010 | 45°EMBOUT LISSE 20 MM – 5/8 DN16 | 5/8″ | 20 |
| 20.6.03.2012 | 45°EMBOUT LISSE 20 MM – 3/4 DN20 | 3/4″ | 20 |
| 20.6.03.2210 | 45°EMBOUT LISSE 22 MM – 5/8 DN16 | 5/8″ | 22 |
| 20.6.03.2212 | 45°EMBOUT LISSE 22 MM – 3/4 DN20 | 3/4″ | 22 |
| 20.6.03.2512 | 45°EMBOUT LISSE 25 MM – 3/4 DN20 | 3/4″ | 25 |
| 20.6.03.2516 | 45°EMBOUT LISSE 25 MM – 1 DN25 | 1″ | 25 |
| 20.6.03.2816 | 45°EMBOUT LISSE 28 MM – 1 DN25 | 1″ | 28 |
| 20.6.03.3016 | 45°EMBOUT LISSE 30 MM – 1 DN25 | 1″ | 30 |
| 20.6.03.3020 | 45°EMBOUT LISSE 30 MM – 1.1/4 DN32 | 1.1/4″ | 30 |
| 20.6.03.3520 | 45°EMBOUT LISSE 35 MM – 1.1/4 DN32 | 1.1/4″ | 35 |
| 20.6.03.3820 | 45°EMBOUT LISSE 38 MM – 1.1/4 DN32 | 1.1/4″ | 38 |
| 20.6.03.3824 | 45°EMBOUT LISSE 38 MM – 1.1/2 DN40 | 1.1/2″ | 38 |
| 20.6.03.4224 | 45°EMBOUT LISSE 42 MM – 1.1/2 DN40 | 1.1/2″ | 42 |
