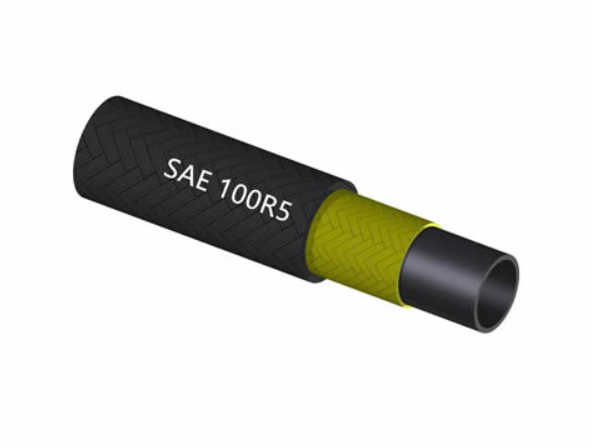

Ce tuyau hydraulique haute pression est conforme aux normes SAE 100R5 / SAE J1402
- Tube intérieur : caoutchouc synthétique sans soudure, résistant aux huiles hydrauliques.
- Renforcement : deux tresses textiles synthétiques haute résistance et une tresse intermédiaire en fil d’acier haute ténacité, assurant une excellente tenue à la pression.
- Gaine extérieure : tresse textile imprégnée de caoutchouc synthétique noir, résistante à l’huile, aux intempéries et à l’abrasion.
- Facteur de sécurité : 4:1.
- Fluide compatible : fluides hydrauliques à base de pétrole.
- Température de service : de -40°C à +100°C, avec des pointes possibles jusqu’à +120°C en service intermittent.
- Applications : idéal pour les systèmes hydrauliques et pneumatiques haute pression, les équipements mobiles et les environnements nécessitant résistance et flexibilité.
| Code | Description | DN | Pouce | Diametre Interieur (mm) | Diametre Exterieur (mm) | Pression (bar) |
| 01.1.05.04 | TUYAU SAE R5 – DN4 – 3/16 – WP 21 MPA | 4 | 3/16″ | 4,8 | 13,2 | 207 |
| 01.1.05.05 | TUYAU SAE R5 – DN5 – 1/4 – WP 21 MPA | 5 | 1/4″ | 6,3 | 14,8 | 207 |
| 01.1.05.06 | TUYAU SAE R5 – DN6 – 5/16 – WP 15.7 MPA | 6 | 5/16″ | 8,0 | 17,2 | 155 |
| 01.1.05.08 | TUYAU SAE R5 – DN8 – 13/32 – WP 14 MPA | 8 | 13/32″ | 10,4 | 19,5 | 138 |
| 01.1.05.10 | TUYAU SAE R5 – DN10 – 1/2 – WP 12.2 MPA | 10 | 1/2″ | 12,7 | 23,4 | 121 |
| 01.1.05.12 | TUYAU SAE R5 – DN12 – 5/8 – WP 10.5 MPA | 12 | 5/8″ | 16 | 27,4 | 103 |
| 01.1.05.16 | TUYAU SAE R5 – DN16 – 7/8 – WP 5.6 MPA | 16 | 7/8″ | 22,2 | 31,4 | 55 |
| 01.1.05.20 | TUYAU SAE R5 – DN20 – 1.1/8 – WP 4.3 MPA | 20 | 1.1/8″ | 28,6 | 38,1 | 43 |
| 01.1.05.24 | TUYAU SAE R5 – DN24 – 1.3/8 – WP 3.5 MPA | 24 | 1.3/8″ | 34,9 | 44,5 | 34 |
| 01.1.05.32 | TUYAU SAE R5 – DN32 – 1.3/16 – WP 2.4 MPA | 32 | 1.13/16″ | 46 | 56,4 | 24 |
| 01.1.05.40 | TUYAU SAE R5 – DN40 – 2.3/8 – WP 2.4 MPA | 40 | 2.3/8″ | 60,3 | 73 | 24 |
