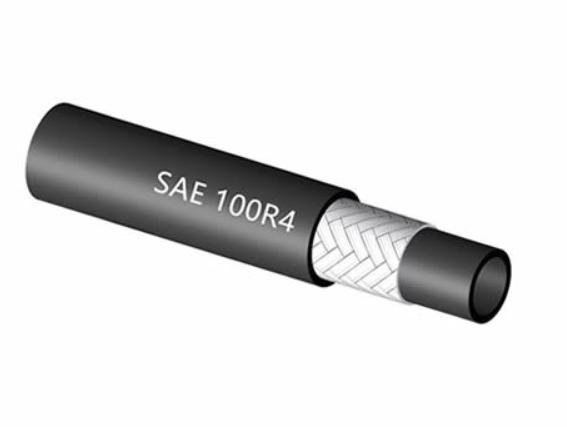

Tuyau hydraulique d’aspiration et de retour conforme à la norme SAE 100R4 (SAE J517), conçu pour le transfert de fluides hydrauliques à base de pétrole. Flexible, robuste et résistant à l’huile, aux intempéries et à l’abrasion.
Ce tuyau hydraulique d’aspiration et de retour est conforme à la norme SAE 100R4 (SAE J517).
- Tube intérieur : caoutchouc synthétique sans soudure, résistant aux huiles hydrauliques.
- Renforcement : tresses textiles associées à trois hélices en fil d’acier haute résistance, assurant une excellente tenue sous dépression et en refoulement.
- Gaine extérieure : caoutchouc synthétique noir, résistant à l’huile, aux intempéries et à l’abrasion, garantissant une longue durée de vie.
- Facteur de sécurité : 4:1.
- Fluide compatible : fluides hydrauliques à base de pétrole.
- Température de service : de -40°C à +100°C, avec des pointes possibles jusqu’à +120°C en service intermittent.
- Applications : idéal pour les circuits d’aspiration, de retour et de refoulement dans les systèmes hydrauliques mobiles et industriels.
| Code | Description | DN | Pouce | Diametre Interieur (mm) | Diametre Exterieur (mm) | Pression (bar) |
| 01.1.04.016 | TUYAU SAE R4 – A&R – – DN25 – 1 – WP1.7 MPA | 16 | 1″ | 25,4 | 36 | 170 |
| 01.1.04.019 | TUYAU SAE R4 – A&R – – DN19 – 3/4 – WP2.1 MPA | 12 | 3/4″ | 19 | 30 | 210 |
| 01.1.04.020 | TUYAU SAE R4 – A&R – – DN32 – 1.1/4 – WP1.4 MPA | 20 | 1.1/4″ | 31,8 | 43,0 | 140 |
| 01.1.04.024 | TUYAU SAE R4 – A&R – – DN38 – 1.1/2 – WP1.05 MPA | 24 | 1.1/2″ | 38,1 | 49 | 105 |
| 01.1.04.032 | TUYAU SAE R4 – A&R – – DN51 – 2 – WP0.7 MPA | 32 | 2″ | 50,8 | 62 | 70 |
| 01.1.04.065 | TUYAU SAE R4 – A&R – – DN63 – 2.1/2 – WP0.4 MPA | 40 | 2.1/2″ | 63,5 | 76 | 40 |
| 01.1.04.076 | TUYAU SAE R4 – A&R – – DN75 – 3 – WP0.4 MPA | 48 | 3″ | 76,2 | 89 | 40 |
| 01.1.04.090 | TUYAU SAE R4 – A&R – – DN90° – 3.1/2 – WP0.3 MPA | 56 | 3.1/2″ | 88,9 | 104 | 30 |
| 01.1.04.100 | TUYAU SAE R4 – A&R – – DN100 – 4 – WP0.25 MPA | 64 | 4″ | 101,6 | 116 | 25 |
